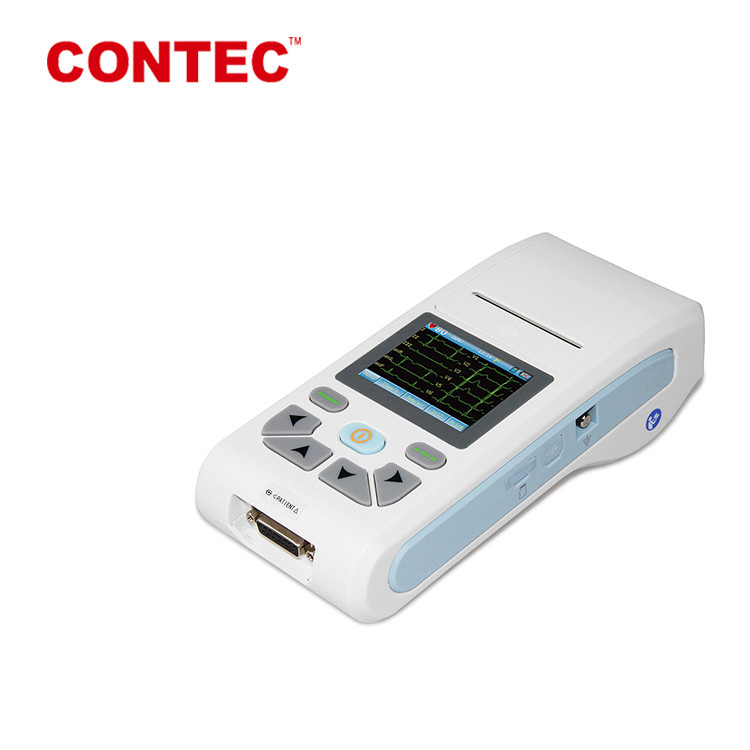

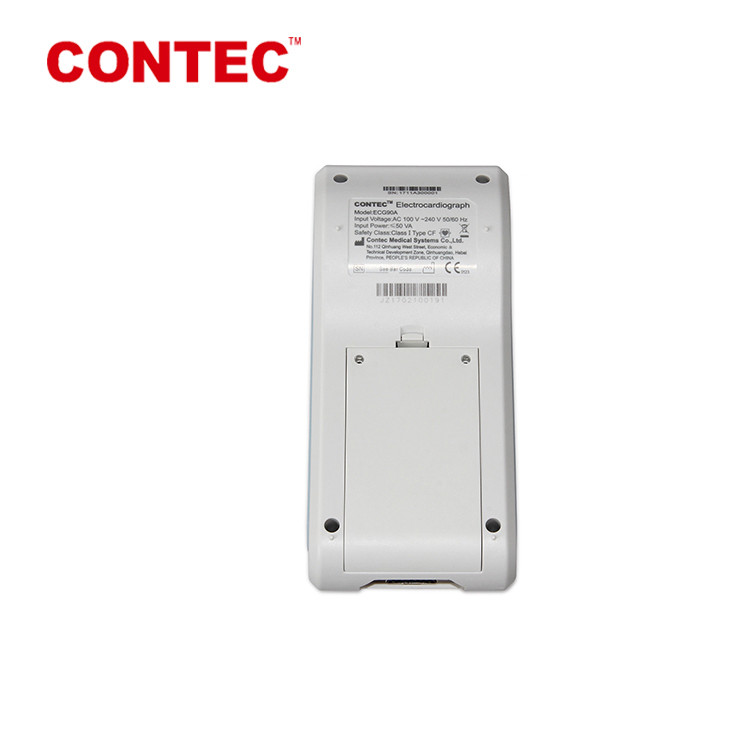

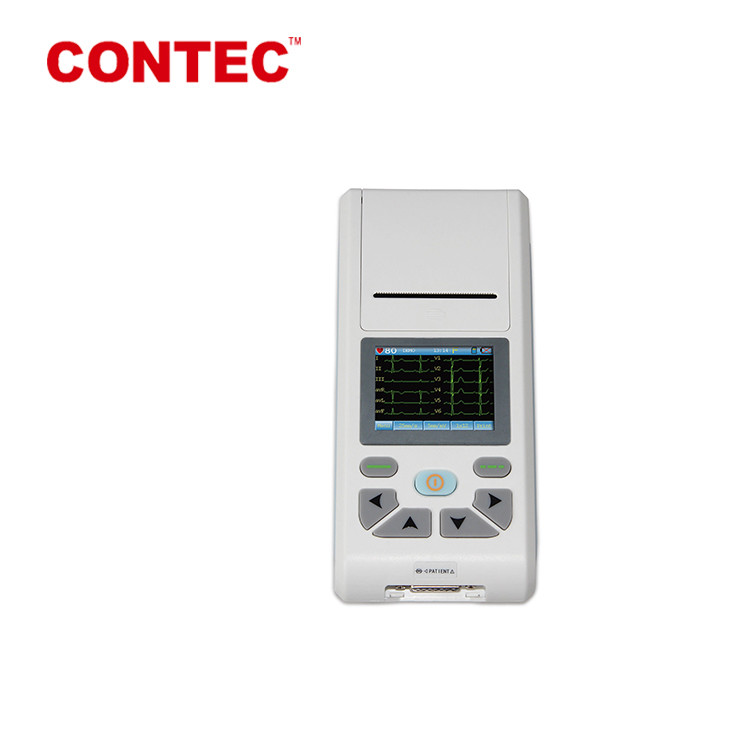

CONTEC ECG90A touch screen hand held 3 channel ecg machine

Introduction



ECG90A is an electrocardiograph collecting 12-lead ECG signal simultaneously and printing  ECG waveform

 with thermal printing system,which features in, recording and displaying ECG waveform with manual or auto mode,measuring and diagnosing ECG waveform parameters automatically,prompting for “Lead off”and “Lack of paper”, optional interface languages(Chinese/English), case database management.

Features

1)Operation





2.83" TFT-LCD, clear ECG waveform and working state display.



Operation mode: touch screen and function keys.



Compact, delicate and portable design.





2)Functions





1.Sync collection for 12-lead ECG, adopt digital signal processing technology to get high-quality ECG

waveforms via AC filter, baseline filter and EMG filter of ECG signal.





2. Particular and high  accuratedigital filter eliminates baseline  drift, no distortion to ECG waveform, greatly

enhances anti-baseline drift capacity, convenient for waveform judgement.





3.Display of 3/6/12-lead ECG, print mode, sensitivity, paper speed and filter state, etc.

on one screen, convenient for contrastively diagnosing.





4.Realtime and continuously record the clear and accurate ECG waveform and annotation character

  (including lead mark, sensitivity, paper speed and filter state, etc.).





5.Adopt high-resolution thermal printing system(8 dot/mm), no need for any adjustments.

  Recording frequency: up to150Hz.





6.With the functions of auto-analysis and auto  diagnosis for routine ECG parameters, provide

 measurement results and auto-diagnosis conclusion for HR



 7.P-R interval, P Duration, QRS Duration, Q-T interval, Q Tc, P Axis, QRS Axis, T Axis, R(V5),

S(V1), R(V5)+S(V1), etc. which reduces the doctor’s burden.





8.Optional SD card stores up to 100 cases, which is convenient for doctor to review case and statistic.





9.In review mode, case waveform stored can be checked, measurement parameter and diagnosis information

 can be automatically analyzed.





10.Two languages(Chinese or English) interface and report





Optional ECG-Sync software, connect with PC by USB2.0 interface to form a ECG workstation, collect real-time data to the software for analyzing and printing the report, and old cases stored in ECG can be uploaded to PC.





3)Power supply





AC/DC, and in optimal DC state, built-in rechargeable lithium battery can continuously work for 4h, print up to 90 minutes and 150-ECG, which meets the requirements of visiting a patient at home and body examination. Rechargeable lithium

 battery is detachable, which is convenient for user to replace and charge in any time.



Parameters



1.Working environment



Temperature: 5℃~40℃
Relative humidity: 25%~80%(non-condensing)
Atmospheric pressure: 700hPa~1060hPa



2.Transport and storage environment



Temperature: -40℃~+55℃
Relative humidity: ≤95%
Atmospheric pressure: 500hPa~1060hPa



3.Input mode: floating and defibrillation protection



Frequency response: 0.05Hz ~ 150Hz(-3dB~+0.4dB)



CMRR: >60dB, >100dB(add filter)



Time constant:≥ 3.2s



Patient leak current: <10µA



Calibration voltage: 1mV



Sensitivity: 5, 10, 20 mm/mV ±5%, standard sensitivity: 10mm/mV±2%



Noise level: ≤15µVp-p



Input circuit current: ≤50nA



Input impedance: ≥50MΩ



Sampling accuracy: 12-bit



Safety classification: class Ⅰ, type CF and defibrillation-proof applied part



Recording mode: thermal printing system



Paper size: 50mm(W)×20m(L)



Measurement parameters: HR, P-R interval, P Duration, QRS Duration, T Duration, Q-T interval, Q-Tc, P Axis,

QRS Axis, T Axis, R(V5), S(V1), R(V5)+S(V1)



Sampling frequency: 1000Hz



Polarizing voltage: ±500mV



EMG interference filter: 25Hz/35Hz(-3dB)



AC filter: 50Hz/60Hz(-20dB)



Paper speed:



Auto: 6.25, 12.5, 25, 50mm/s, ±5%
Manual: 6.25, 12.5, 25, 50mm/s, ±5%



Power supply: DC 12V adapter, 7.4V/2000mAh rechargeable lithium battery



Waterproof degree: IPX0



Working mode: continuous working

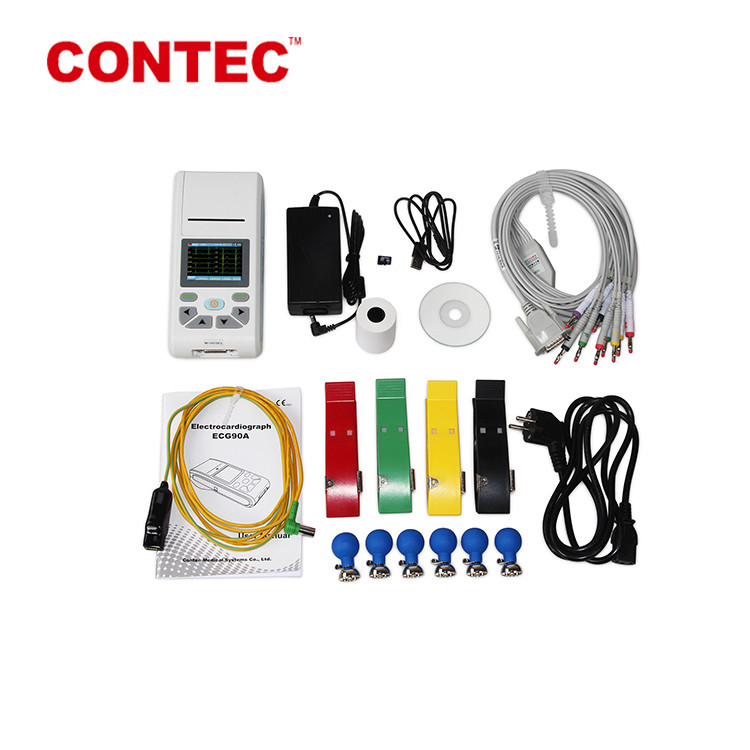

Accessories

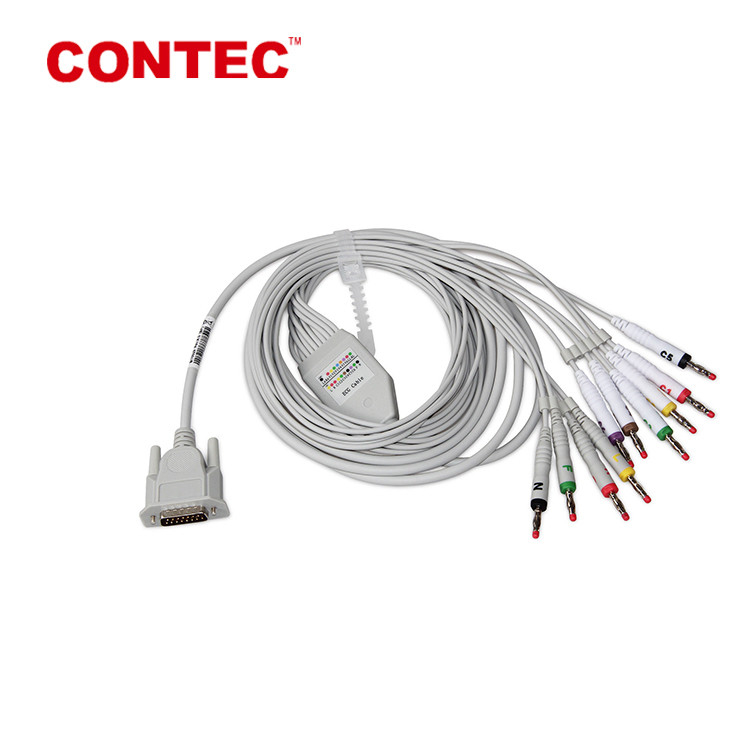

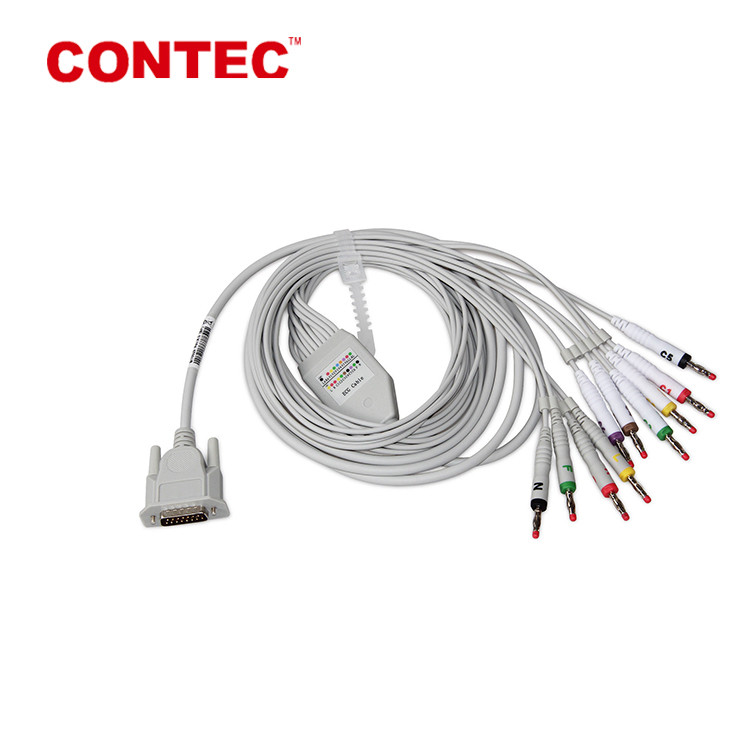

A lead cable



A limb electrode



A chest electrode



A thermal recording paper



A power cord



An earth wire



A user manual



A power adapter



Optional:





ECG-Sync software+USB cable



Disposable ECG electrode



Bag



Conductive gel



SD card
